臭氧混合塔、混合罐  反應罐接觸裝置

        殺菌消毒凈化為水處理主要功能，殺菌消毒水凈化主要取決于臭氧混合裝置包括臭氧氣源與汽水混合裝置兩部分。臭氧發生器應提供足夠濃度與產量的臭氧設備，混合裝置以高效率使臭氧溶解攪拌在水中，即達到一定的臭氧溶解度。因此，一臺好的臭氧發生器必須要有優良的氣水混合裝置，使臭氧能高效地和水混合達到汽水霧化作用，使水中的臭氧溶解度能滿足完全殺菌消毒。
幾種常見的混合裝置比較：

一、傳統的曝氣法---歷史悠久的傳統混合方法。（布?xì)獍宸?、鼓泡塔法同理?/strong>

運行方式---氣水順流、逆流或多級串聯交迭逆順流，連續運行或間斷批量運行。優點：能耗較低。缺點：噴頭堵塞時布?xì)獠痪鶆?，混合差，需要大型空壓機和昂貴的氧化反應塔。

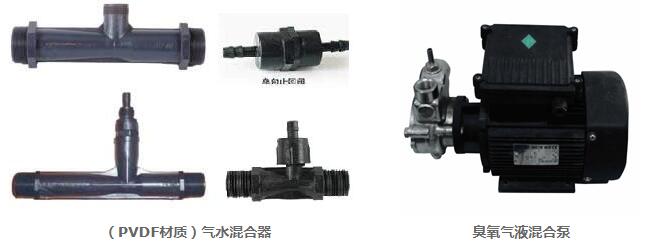

二、著名的文丘里射流混合法---安全、高效的混合方法。

運行方式---氣水強制混合。優點：投資少，混合好，接觸時間短，經射流混合器后臭氧在水中的臭氧濃度可為曝氣法的數倍。本公司生產的氣水射流混合器采用堅固的耐臭氧PVDF材料加工成形，體積小，使用方便，而且配有單向閥。

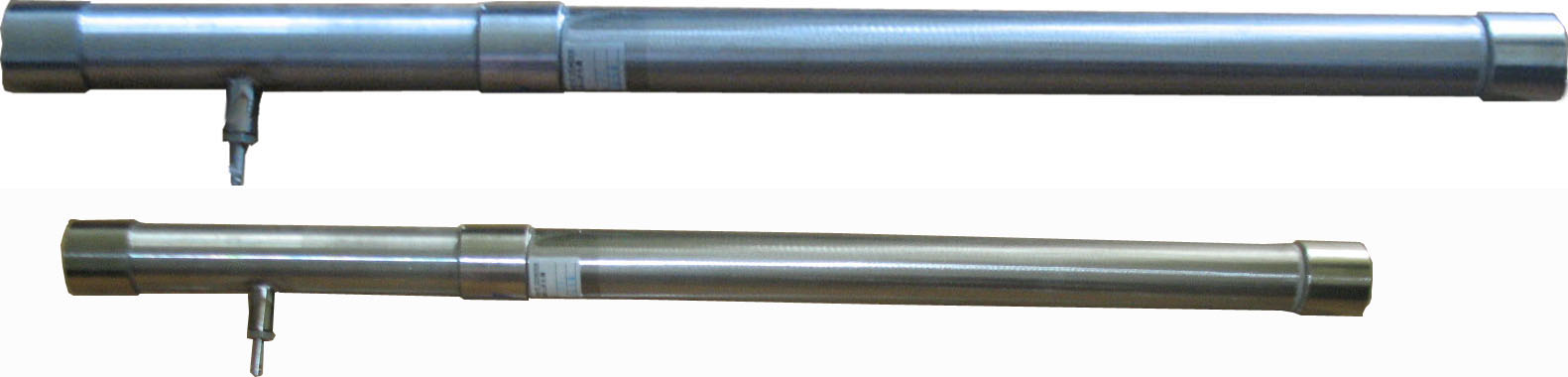

三、強效氣水混合裝置---安全、節能、效率極高的混合方法，為本公司研制的最新產品。

運行方式---充分利用水的紊流產生較大的負壓，將臭氧吸入，安裝獨特的靜態混合裝置在混合腔內產生渦流、旋轉并相互碰撞，切碎氣泡起到微氣泡與水高度混合作用。經實際使用證明，一級臭氧吸收率達90%以上，在相同臭氧發生系統的情況下，水中的臭氧溶解度為文丘里射流混合器的2倍左右。如利用本公司的FKL-6G臭氧發生系統處理2T水，水中的臭氧溶解度可達0.8--1.0mg/L以上。

強效氣水混合器外體采用304不銹鋼制作，內腔采用316不銹鋼和部分耐臭氧ABS材料制作，F(xiàn)FKL系列內腔采用不銹鋼和耐臭氧PVDF材料制作，產品堅固耐用，無機械故障免維修，運行安裝方便，為目前投資最少，混合效果最好的設備。
技術參數、圖表

型號：FFKL-2TF, 尺寸：長650×Φ40mm

產品圖片

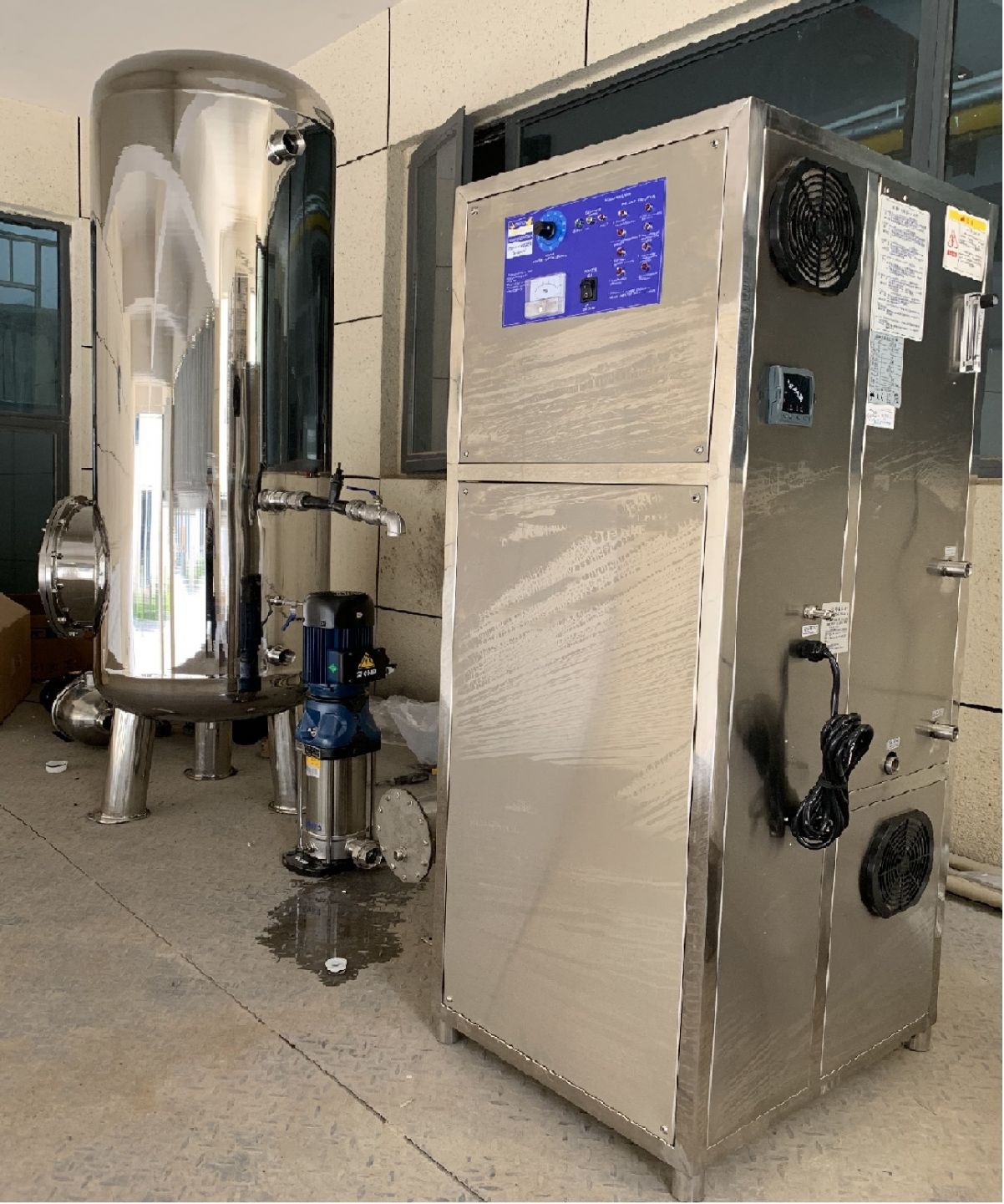

二、高效臭氧混合塔----采用高效低壓混合，在國際上為可口可樂，康師傅等大型飲料企業、桶裝水殺菌、高濃度臭氧混合、污水脫色等領域廣泛采用。在臭氧設備不變的情況下，使混合效率得到大幅度的提高，跟傳統的曝氣混合塔相比，至少提高80%以上，水中臭氧濃度可以達到10mg/l以上。

1. 高效混合接觸塔：直徑600mm、800mm、1000mm、1200mm,1500mm,高度2500mm，不銹鋼厚度≥2.5mm,304不銹鋼（可以訂做316不銹鋼）。

高效混合接觸塔內部結構示意圖中未畫出。進出水口尺寸為內絲DN50--DN200，自動排氣閥口尺寸為內絲1/2英寸（4分）。

2.全套含高效混合接觸塔，氣水強力混合器，自動排氣閥,不銹鋼防回水筒。不銹鋼加壓泵另配。

臭氧混合塔
